MY-7S閥門蝸輪箱說明
MY-7S部分回轉型閥門手動裝置產品外形美觀，是一種出口型90°回轉型手動驅動裝置，5S蝶閥蝸輪箱，6S球閥蝸輪箱,8S閥門執行器,9S蝸輪蝸桿減速機適用于蝶閥、球閥、旋塞閥等類型閥門。手輪采用鋼帶焊接，輸出力矩大。
小型齒輪減速機、蝸輪蝸桿減速箱，受到體積限制，其速比偏小，其傳動方向一般為平行輸入輸出不能滿足一些既有大速比減速又有垂直傳動方向要求的小型設備安裝使用。閥門蝸輪箱可選單級驅動閥門蝸輪箱和雙級驅動閥門蝸輪箱，主體材質分為WCB和HT200，QT450等。廣泛使用于蝶閥、球閥、旋塞閥、閘閥、截止閥的驅動裝置配置。

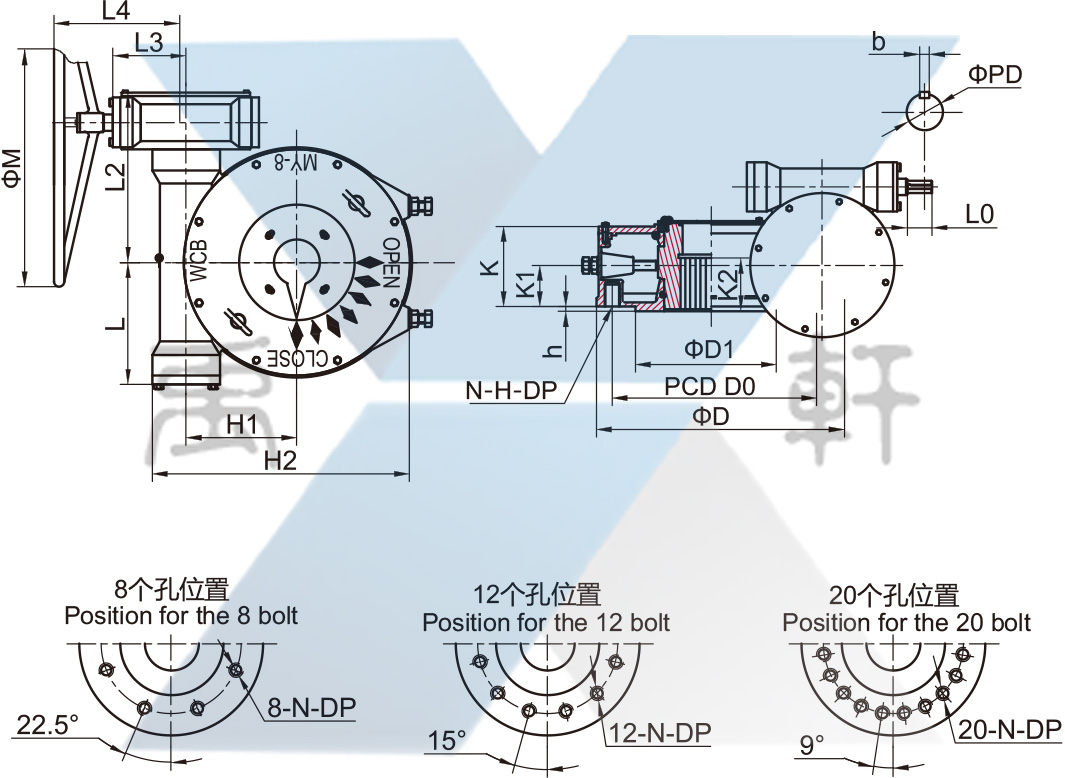

MY-7S閥門蝸輪箱連接尺寸
|
型號 |
MY-4S |
MY-5S MY-6S 技術參數 |
MY-7S |
MY-8S |
MY-9S |
|
|
速比 |
1170:1 |
1426:1 |
1541:1 |
1593:1 |
2250:1 |
2550:1 |
|
最大轉矩 N-m |
8000 |
15000 |
18000 |
28000 |
53000 |
100000 |
|
kgf-M |
816 |
1530 |
1836 |
2857 |
5408 |
8163 |
|
機械效率M.A+10% |
105.3 |
128.3 |
138.7 |
143.4 |
202.5 |
229.5 |
|
重暈 Kg |
70 |
93 |
103 |
167 |
221 |
440 |
|
|
|
連接尺寸 |
|
|
|
|
|
法蘭號F |
F25 |
F30 |
F35 |
F40 |
F48 |
F60 |
|
法蘭外圓(D) |
300 |
350 |
415 |
475 |
560 |
686 |
|
連接孔中心 DO |
254 |
298 |
356 |
406 |
483 |
603 |
|
PCD N-H-DP |
8-M16-24 |
8-M20-30 |
8-M30-45 |
8-M36-54 |
12-M36-54 |
20-M36-54 |
|
凸面 (D1xh) |
200x5 |
230x5 |
260x5 |
300x8 |
370x8 |
470x8 |
|
最大閥桿mm (Od) |
80 22x14 |
105 28x16 |
115 32x18 |
140 36x20 |
155 40x22 |
180 45x25 |
|
|
|
外型尺寸 |
|
|
|
|
|
H1 |
145 |
160 |
200 |
225 |
270 |
335 |
|
H2 |
344 |
390 |
465 |
540 |
632 |
740 |
|
K |
140 |
140 |
179 |
188 |
203 |
215 |
|
K1 |
80 |
70 |
90 |
100 |
100 |
117 |
|
L |
155 |
197 |
230 |
264 |
300 |
368 |
|
L2 |
244 |
286 |
319 |
372 |
410 |
508 |
|
L3 |
83 |
92 |
92 |
113 |
125 |
155 |
|
L4 |
230 |
285 |
285 |
330 |
380 |
430 |
|
PD |
21 |
21 |
21 |
28 |
28 |
28 |
|
手輪 (b)key |
6 |
6 |
6 |
8 |
8 |
8 |
|
LO |
35 |
35 |
35 |
40 |
40 |
40 |
|
M |
300 |
350 |
400 |
450 |
500 |
600 |
