產品名稱：WQT-540-SD部分回轉型閥門電動裝置
產品標簽：閥門電動蝸輪箱,閥門電動執行器,閥門電動減速機,出口型電動蝸輪頭
更新時間：2021/9/25 20:58:14
上一個產品： WQT-900S~1500S閥門手動裝置
下一個產品：WQT-5D-40D部分回轉型閥門電動蝸輪箱
電子樣本： 無
產品詳情
WQT-540-SD部分回轉型閥門電動裝置產品為新設計二級蝸輪蝸桿傳動裝置.蝸桿兩端為軸承結構，出口蝸輪箱產品除具有普通二級傳動裝置優點外,效率更加提高，適用于90度回轉的球閥,調節閥,蝶閥的控制。閥門蝸輪頭主要是一種通過對閥門閥桿進行控制從而啟閉閥門的裝置。其實這種蝸輪箱設備能夠提供比較精確的連接桿調控，能夠讓閥門在一定的程度上進行運動起到在管道中調節介質的效果。而說到這種渦輪裝置其實也算是閥門驅動器，在一般的管道閥門中這種裝置都是采用蝸輪蝸桿傳動，蝸輪副自鎖，使用圓錐滾子承軸，渦輪傳動更加靈活，效率高。

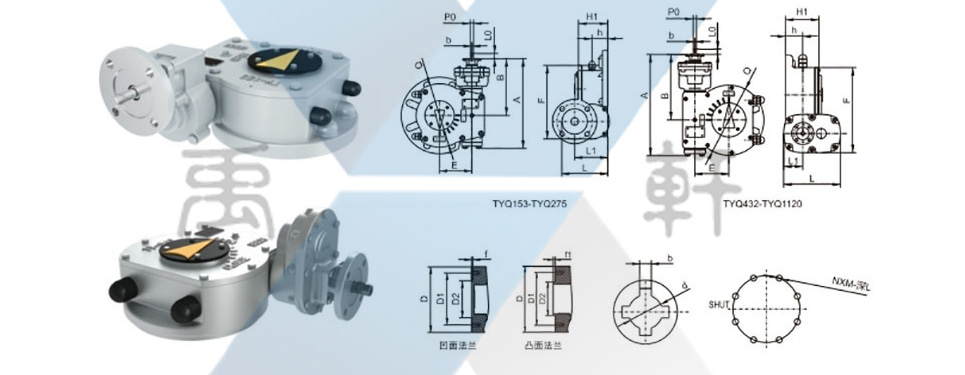

WQT部分回轉型閥門電動裝置連接尺寸圖
WQT部分回轉型閥門電動裝置技術參數與連接尺寸
型號Model
YFQ-153-SD
YFQ-200-SD
YFQ-275-SD
YFQ-432-SD
YFQ-540-SD
YFQ-664-SD
YFQ-1120-SD
技 術 參 數 Technial-parameters
速比Ratio
153:1
200:1
275:1
432:1
540:1
664:1
1120:1
輸出力矩Output-torque Nm
4500
7000
9000
13500
21000
30000
42000
蝶閥Butterfly valve DN
500
700-800
900-1100
1100-1200
1200-1300
1400-1600
1700-1800
球閥B all-valve DN
400
500
450
500
600
700-800
900-1000
連 接 尺 寸 Connection-size
法蘭號FLANGE
F16
F20
F16
F20
F25
F25
F30
F25
F30
F25
F30
F30
F35
F40
F35
F40
F48
法蘭外圓(D)
210
250
210
250
300
300
350
300
350
300
350
350
415
475
415
475
560
連接孔中心
PCD D0
130
200
130
200
254
254
298
254
298
254
298
298
356
406
356
406
483
N-M-DP(深)
4×M20
308×M16
-244×M20
308×M16
-248×M16
-248×M16
-248×M20
-308×M16
-248×M20
-308×M16
-248×M20
-308×M20
-308XM30-45
8XM36-54
8XM30-45
8XM36-54
12-M36-54
凹凸可選 (D2)
130
160
130
160
200
200
230
200
230
200
230
230
260
300
260
300
370
凹凸高度
f
5
5
5
5
5
5
5
5
5
5
5
5
5
8
5
8
8
最大軸孔 Max stem Dia ø
65
75
95
105
115
140
175
安裝高度Install-height
100
125
146
155
158
190
205
外 型 尺 寸 APPearance=size
A
358
341
465
505
527
645
710
B
258
251
307
350
377
425
460
E
115
126
138
163
181
230
287
F
249
289
335
375
415
498
610
H1
105
117
137
150
153
195
210
h
57
61
69
85
85
113
107
L
143.5
190
209
255
285
315
367
L1
113
128.5
159
88
97
107
135
Q
235
248
300
350
380
475
590
