產品名稱：QDX3-D8推力型電動執行器
產品標簽：D6推力型電動渦輪頭,D7推力型電動齒輪箱,D9推力型電動裝置
更新時間：2021/9/26 15:01:49
上一個產品： QDX3-D8組合正齒輪電動蝸輪箱
下一個產品：QDX3-D6推力型電動蝸輪箱
電子樣本： 無
產品詳情

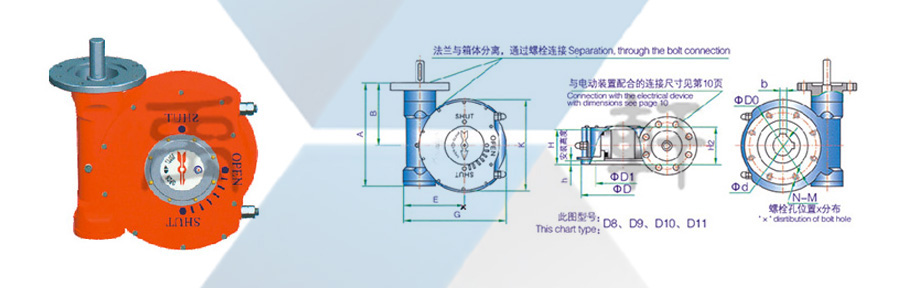

QDX3-D8推力型電動執行器結構尺寸：
型號 Model D3-F D4-F D5-F D6-F D7-F D8-F D94-F D10-F D11-F D12-F 技術參數Technical - parameters 速比 Ratio 41：1 48：1 55：1 50：1 55：1 57：1 65：1 63：1 67：1 81：1 限位調整 Limit-adjustment ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶閥 Butterfly valve DN 125-150 200-250 300-350 400-450 450 500-600 700 800 900-1000 1100-1200 球閥 Ball-valve DN 80 100 150 200 250 250-300 350 400 500 600 連接尺寸 Connection-size 法蘭外圓（D） 125 150 175 210 230 260 300 350 415 475 連接孔中心PCD(D0) 102 125 140 165 185 200 254 298 356 406 凹面 Concave（D1） 70×4 85×4 100×4 130×5 150×5 160×5 200×5 230×5 260×5 300×8 孔數-螺栓 Bolt（N-M） 4-M10 4-M12 4-M16 4-M20 8-M16 8-M16 8-M16 8-M20 12-M20 12-M20 24 28 38 45 50 60 70 80 100 110 鍵寬Key（b）×鍵高Key-High×條數NO.×90° 8×7×1 8×7×1 10×8×1 12×8×2 16×10×2 16×10×2 16×10×2 20×14×2 25×14×2 28×16×2 可選軸孔（d-limit） 22-26 28-36 32-40 38-48 50-55 45-60 55-70 70-90 80-100 90-120 安裝高度 Install-height（H） 65 80 75 95 95 110 120 130 160 180 外型尺寸Appearance-size A 186 205 236 280 305 325 360 420 490 570 B 118 130 143 165 175 188 188 245 295 330 E 96 115 139 171 181 192 224 250 306 365 G 169 203 245 291 314 338 378 433 522 612 H2 74 88 97 125 131 128 154 152 185 203 K 150 190 210 250 270 300 330 400 470 580
標準軸孔 Bore（d）
