產品詳情
1.該裝置是直接安裝在閘閥和截止閥上的手動裝置。
2.該裝置采用弧齒錐齒輪和平面推力軸承，有運轉平穩，扭矩大，噪音小，效率高的優點。
3.在所有的結合部，采用了密封膠全密封處理，達到了防水，防油滲漏的效果，防護等級為IP65。
4.手輪和閥桿罩可根據用戶需求定制。上海禹軒結合各行各業閥門使用要求及環境，還生產單級電裝傘齒輪,雙級電裝傘齒輪,雙級傘齒輪,雙頭傘齒輪,三頭傘齒輪,鏈輪傘齒輪,雙級手輪驅動等產品。

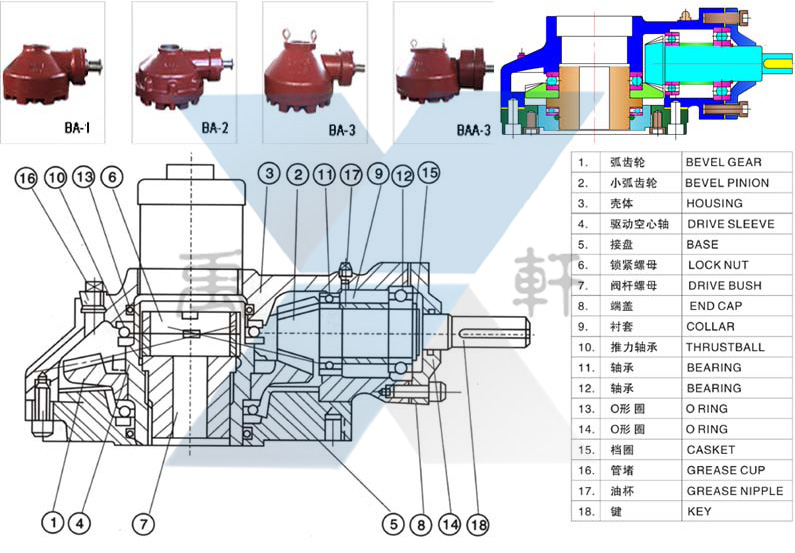

BA傘齒輪技術參數
BA-0型傘齒輪技術參數
|
規 格 |
BA-000 |
BA-00 |
BA-0 |
BA-1 |
BA-2 |
BA-3 |
BAA-3 |
|
|
速 比 |
2.35:1 |
2.6:1 |
3.0:1 |
4.1:1 |
5.2:1 |
6.3:1 |
18:1 |
|
|
最大轉速N: M |
360 |
480 |
735 |
1.470 |
2.940 |
4.000 |
6.000 |
|
|
最大推力N |
43.000 |
64.000 |
98.000 |
196.000 |
340.000 |
490.000 |
630.000 |
|
|
最大閥值 |
28 |
30 |
36 |
52 |
70 |
90 |
115 |
|
|
重量Kg |
15 |
21 |
28 |
54 |
110 |
200 |
330 |
|

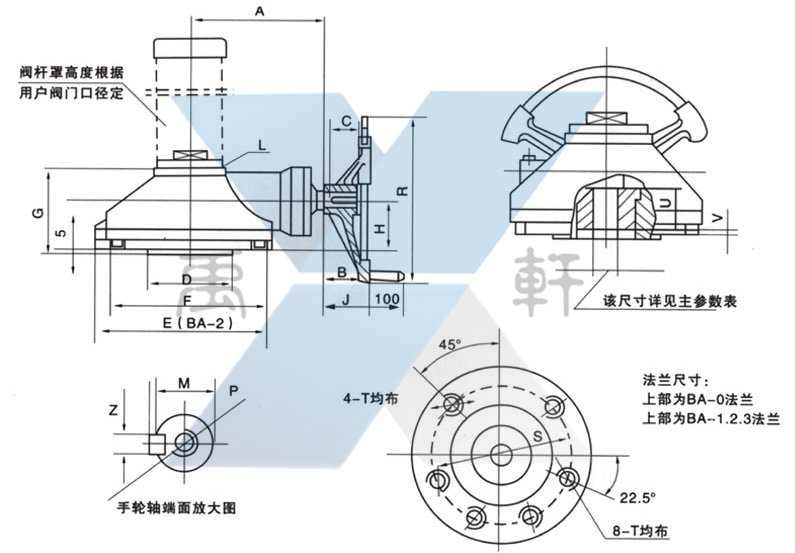

BA-0型傘齒輪尺寸表 單位：mm
尺寸\型號 BA-000 BA-00 BA-0 BA-1 BA-2 BA-3 BAA-3 A 150 150 170 233 306 370 395 B 35 60 60 65 65 65 70 C 25 40 55 55 55 60 60 D(Φ)臺介 85 100 127 200 230 250 260 E 390 440 510 F外圓 155 180 210 280 340 400 420 J 40 75 92 107 107 118 118 G 130 130 160 180 230 310 330 H 80 80 85 97 142 160 178 L M60 x 1.5 M75 x 2 M75 x 2 M89 x 2 M114 x 2.5 P(Φ) 28 28-0.3 28-0.3 32-0.3 32-0.3 38-0.3 38-0.3 N 8 8 8 10 10 10 10 M 29.6-0.15 31.6-0.15 31.6-0.15 35.5-0.15 41.5-0.15 41.5-0.15 S(Φ)中心距 125 140 165 245 300 340 358 R(Φ) 250 310 310 460 550 600 600 T M12 x 20 x 4 M16 x 25 x 4 M18 x 25 x 4 M14 x 35 x 8 M20 x 35 x 8 M24 x 40 x 8 M30 x 45 x 8 U 60 60 70 80 100 130 160 V 15 20
